CableEyeテストシステム

製造・検査装置

CableEyeテストシステム

CableEyeは、PCのグラフィック表示、処理速度、ディスク保存、ネットワーキング、および印刷機能を最大限に活用することで、ケーブル/ハーネスアセンブリとテストの生産を著しく増加させます。これは、技術者の時間を節約し、一貫性のある不正防止のテストを確保し、文書化を改善することにより、あなたの純利益に直接の影響を与えます。

メーカー情報
cami research
メーカーサイト
CableEyeテストシステム

CableEyeケーブル/ハーネス・テスタは、USBインタフェースを使用してPCにリンクし、現場でテストするためにノートパソコンで使用することができます。様々な構成のモデルが可能で、標準機のM3Uでは、128のテストポイント、すべてのソフトウェア、ケーブル·データベース、完全なユーザーガイド、および1年間の無料の技術サポートと保証が含まれます。

  • ケーブル配線の可視化
  • 迅速な間欠接続の特定
  • ケーブル用レポートのフルサポート
  • 検索可能なデータベースへケーブルデータを保管
  • 他のアプリケーションにワイヤーリストをエクスポート
  • テストの一貫性を保証するマクロの利用
  • 一括処理テストでのテストデータ記録
  • 簡単なカスタム・ケーブル/ハーネス治具へのリンク
  • ガイドアセンブリを使ったハーネスの構築
  • ケーブルの設計とテストデータ項目の作成
  • 内蔵ソフトを使ったラベル印刷

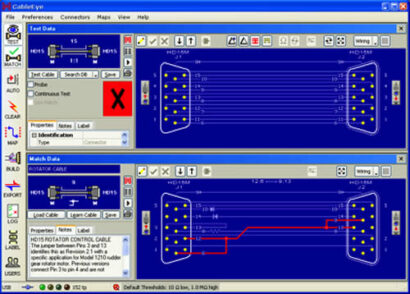

ケーブル配線の可視化

  • 測定したケーブル接続から自動的に配線図を描画
  • ダイオードと抵抗器の表示
  • ダイオード順方向電圧のテスト、異なる色のLEDを区別
  • ボタンのクリックで、ピンの内部や終端の内部の表示
  • 興味のあるワイヤーの強調表示
  • 屈曲ケーブルとして選択したワイヤーの連続的な抵抗値の再測定
  • 配線の微妙な違いを検出するために、瞬時にテストデータとマッチデータ間の回路図を入替え

迅速な間欠接続の特定

  • ケーブルを屈曲させている間に疑わしい接触を不良に誘導するループテスト
  • 不良個所をグラフィックイメージに積み上げてディスプレイに記憶
  • 最加工現場に結果を出力

ケーブル用レポートのフルサポート

  • 自社の記録のためもしくは顧客のために完全にケーブルを文書化
  • テストしたケーブルごとに品質保証を提供

検索可能なデータベースへケーブルデータを保管

  • 選択した部品番号の下にケーブルを保存
  • 各顧客、プロジェクト、または契約のカテゴリを作成
  • 部品番号、説明、または配線で検索
  • 会社全体からのアクセスのためにサーバー上にデータベースを配置
  • 改ざんから保護するために、データベースを書込み保護
  • 品質保証やエンジニアのオフィスから、編集や新しいケーブルを追加可能
  • 電子メールで他のCableEyeシステムにケーブルデータを送信
  • CableEyeとノートパソコンを使って離れた場所でケーブルデータを収集し、オフィスにあるマスターデータベースにケーブルデータを結合
  • 外部アプリケーションで使用するためにCSV、XMLやエクセル形式でデータベースをエクスポート
  • CADプログラムもしくはエクセルのシートからデータをインポート

他のアプリケーションにワイヤーリストをエクスポート

  • 外部プログラムにCSVテキストかXMLをエクスポート
  • 外部プログラムからCSVテキストかXMLをインポート
  • コネクタデータで特別形式のエクセル文書をエクスポート/インポート

テストの一貫性を保証するマクロの利用

  • 高速バッチ(一括処理)テスト
  • スキルの無いオペレータでも簡単に使えます
  • バーコードリーダをサポート
  • ディスクもしくはプリンタにデータを記録

一括処理テストでのテストデータ記録

  • バッチテスト中にハードコピー印刷
  • ISO9000テスト記録文書をサポート

簡単なカスタム・ケーブル/ハーネス治具へのリンク

  • 64線フラットケーブルでCableEyeに直接接続し、コネクタボードは全く必要ありません
  • はめ合いハーネスに簡単に接続するためにCB27ベア・ワイヤー変換基板を使います
  • ピンマップ・ソフトとプローブを使って、即時にはめ合いハーネスやカスタム・コネクタ・パネルのマップを作成
  • ピンマップ・ソフトでカスタム。ピンラベルの作成

ガイドアセンブリを使ったハーネスの構築

  • 接続指示でワイヤーに接触するために、提供されたプローブまたはリストストラップを使用してください。
  • 問題が起こる瞬間をキャッチするために、構築しながらテスト
  • ワイヤー、抵抗器、ダイオードを配置
  • オプションの音声指示は、画面を見る必要を無くします(英語のみ)
  • ガイド・コネクタ・アセンブリには、ライト・ディレクタ・システム(Item 767)を使います

ケーブルの設計とテストデータ項目の作成

  • CableEyeに内蔵されたネットリスト・エディタを使ってワイヤーリストを編集
  • ワイヤーリスト内で、抵抗とダイオードを指定
  • 結果は、データベースに保存できる最初の項目の比較データとして定義
  • 入力したデータから自動的に配線図を描画

内蔵ソフトを使ったラベル印刷

  • オンデマンドで、単一ラベルを印刷
  • 問題が起こる瞬間をキャッチするために、構築しながらテスト
  • ケーブルがテストされたと同時に1枚のラベルを印刷
  • 後で使うためにラベルをバッチ印刷
  • 各ラベルに自動的にシリアル番号を印刷

低電圧テスタ:M3Uシステム

低電圧テスタ:M3Uシステム

M3Uシステムは、23cm x 30cmの設置面積しか必要としないベンチトップ型で76本までの導体ケーブルを処理するのに十分なテストポイントを提供します。たとえば、大規模なケーブルやハーネスに対しては、テストに必要な測定点数を実現するために、128点の拡張のジュールを追加します。
写真はM3Uベースモジュール(Item821U)に拡張モジュール(Item823)を3枚追加して512点のテストポイントに対応した、大規模ケーブル/ハーネス用の構成例です。
最大で15枚の拡張モジュールを追加して2048点までの拡張が可能です。

高電圧テスタ:HVXシステム

高電圧テスタ:HVXシステム

HVXシステムは、U3U低電圧テスタの機能に加えて、絶縁抵抗、絶縁破壊のテストが可能です。オープン、ショート、誤配線、抵抗値といったM3Uの基本機能をチェックした後に、HVXはユーザが選択した電圧(10~1500VDCか10~1000V RMS AC)を各接続グループに提供します。電圧の増加率、下降率、滞留時間(テスト時間を同等)、トリップ電流、遅延時間(ソーク時間と同等)が要求仕様に合わせてプログラム可能です。高電圧テスト中のリーク電流検出が1GΩまでの絶縁抵抗値を提供し、プリセット限界を超えるリーク電流は、露出接点上に水分、フラックス、他の汚染物質の存在を明らかにします。
また、高電圧テストに加えて1mΩレベルで配線抵抗や接触抵抗を検出する4線式ケルビン測定が可能です。高圧テストと同様にM3Uの基本機能をチェックした後、1mΩ以内の接続抵抗を判断するために、10mA~1Aまでのテスト電流をプログラム可能です。
4線式測定は、被試験ユニット(UUT)の抵抗値を正確に得るために、治具の抵抗の影響を排除します。ユーザは、各導体を流れる1Aまでの駆動電流と100m秒から3分までの滞留時間を設定して配線の高電流ストレステストを必要に応じて設定する事も出来ます滞留期間中に抵抗を増加させることは、より短い間隔で検出されなかった問題を明らかにするかもしれません。
写真はHVXベースモジュール(Item829)に拡張モジュール(Item828)を3枚追加して512点のテストポイントに対応した、大規模ケーブル/ハーネス用の構成例です。

  M3U:低電圧テスタ HVX:高電圧テスタ
テスト点数 64,128,152(スイッチで設定) 64,128(スイッチで設定)
拡張能力 可能。最大2560点 可能。最大512点
テストタイム 0.2秒(単一閾値)
0.25秒(二重閾値)
電圧、増加/減少率、選択したテスト
アルゴリズムに依存します
USB仕様 USB 1.1,Fast USB 1.1,Fast,2ポート
抵抗値閾値 0.3Ω~10MΩ 0.1Ω~1GΩ
抵抗値測定 100Ω~1MΩ:1%
フルレンジでは少し劣ります
1MΩ以下はM3Uと同じ仕様です
1MΩ~100MΩ:5%
100MΩを超えるレンジでは少し劣ります
4線式ケルビン 1mΩ±1mΩ,1mΩ~15Ω
テスト電流:100mA~1A
ダイオード測定 方向、順電圧 方向、順電圧、逆破壊電圧
テスト電圧 10V 10~1500VDCか10~1000VAC RMS
1V単位で増減
テスト電圧精度 DC:±2%、±1.5V
AC:±4%、±2VRMS
最大テスト電流 1mA LV:3.3mA
HV:25uA~1.5mAで調整可能
絶縁耐圧範囲 DC:25uA~1.5mA
AC:50uA~1.5mA
絶縁耐圧精度 DC:± 5%、±5uA
AC:±5%、±100uA
滞在時間範囲 1uS~100mS LV:1uS~100mS
HV:10mS~300S
絶縁抵抗測定範囲 10Vで最大10MΩ 1500VDCで2MΩ~1GΩ、1000VACで最小2MΩ
それ以上はアダプタに依存
校正 1年を推奨
テストポイント・コネクタ 128点モジュール用に、0.1インチピッチ、2段64ピンヘッダー(MILソケットコネクタ)を2個搭載。
リモート・コントロール端子 フットスイッチ、外部制御パネル用にミニDIN8コネクタ フットスイッチ、外部制御パネル用にミニDIN8コネクタ
オプションでHV用リモート端子
プローブ・ソケット プローブはテスタに同梱。アクセサリーポートもミニフックケーブルが利用可能
電源 容量:18VDC/最大500mA/9W
電源アダプタ:100~250VAC/最大65w,IEC標準C14プラグ
容量:100~250VAC/最大130W
IEC標準ユニバーサルC14シャーシプラグ
サイズ 31.8cm(幅) x 23.0cm(奥行) x 3.8cm(高) 31.8cm(幅) x 47.0cm(奥行) x 10.2cm(高)
重量 2.0Kg 5.9Kg
PC仕様 Windows XP,Vista,Win7もしくはWin8が動作するPCとそれに互換するノートPC
